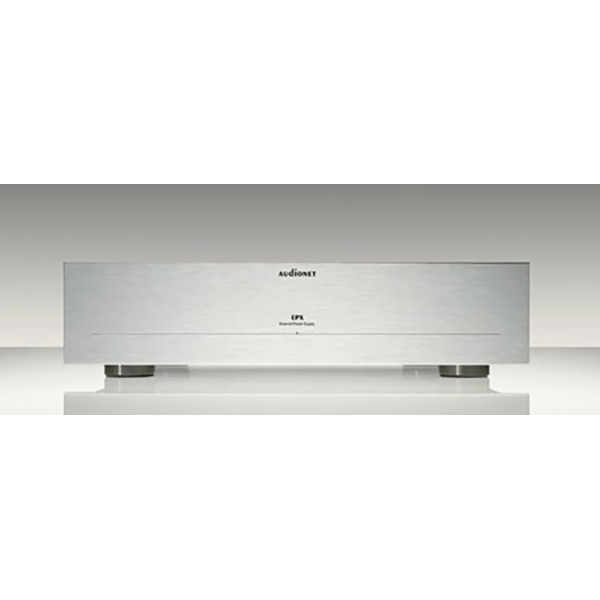

EPX tápegység

Az EPX mint rövidzárlatvédett, precíziós állandó-feszültségforrás lett kialakítva. A ház és az áramköri kialakítás mágneses és kapacitív szempontból optimalizáltak. A nyák elrendezése biztosítja a legalacsonyabb veszteségeket, túlméretezett vezető felületein és a tömegáramlást a speciálisan strukturált vezetősávokon keresztül. A toroid transzformátorok szimmetrikus elrendezése minimalizálja az interferáló mágneses kóbor mezők hatását.

A táp biztosítását két alacsony veszteségű, kiöntött 200 VA-os toroid transzformátor biztosítja, egy-egy félhullámra. A gyors és impulzusálló nagyáramú kondenzátorok kapacitása 576.000 uF. Elektromos és akusztikus szempontból kivételes kondenzátorok kerültek felhasználásra, így például a speciálisan gyártott mica-kondenzátorok, kiváló minőségű audio-minőségű elektrolit kondenzátorok selyem dielektrikummal és szelektált nagyfeszültségű fóliakondenzátorok.

Az egyenirányító kettős híd-egyenirányító. Csak legalacsonyabb kapcsolási idővel rendelkező Schottky kapcsoló diódákat alkalmaznak. A referencia feszültségérték biztosító forrás a laboratóriumi szektorban használt nagyon konstans és alacsony zajszintű elem.
